При ремонте распределителя обязательно сохраните чистоту – избегайте попадания пыли и грязи внутрь.

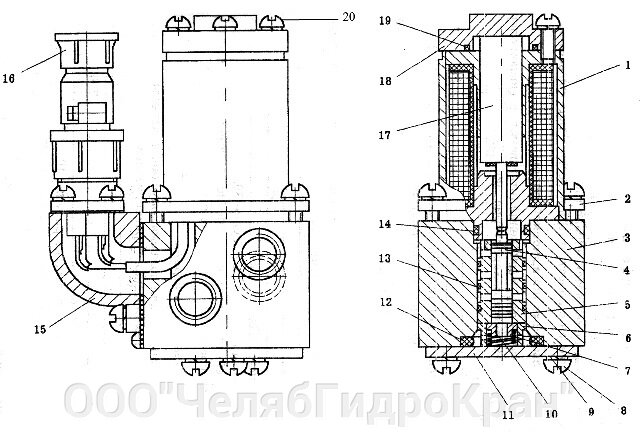

Вот шаги разборки:
- Отвинтите 8 винтов.
- Снимите крышку №11.
- Выньте пружину №7, втулки №6 и №10, плунжер №4, и уплотнительное кольцо №12.
- Отвинтите винты, крепящие штепсельный разъем, и отпаяйте провода.
- Отвинтите крепежные винты, снимите фланец №2, и выньте корпус №1 вместе с электромагнитом, сердечником и втулкой. Проходите провода аккуратно через сверления в корпусе №3.
- Выньте гильзу №5 из корпуса №3 и снимите с нее кольца №13.
- Отвинтите винты №20, снимите крышку №18 и кольцо №19.
- Выньте сердечник электромагнита №17.
Теперь внимательно осмотрите плунжер №4. Поверхность плунжера не должна иметь задиров или забоин. Проверьте легкость перемещения плунжера №4 в гильзе №5. Не проводите подгоночные операции на поверхности плунжера. Если повреждены рабочие поверхности плунжера или гильзы, замените рабочую пару.
Также проверьте легкость перемещения сердечника №17. Он должен двигаться легко, без заедания и заклинивания. При обнаружении заедания или заклинивания обеспечьте легкость перемещения.
Перед сборкой промойте части распределителя бензином и продуйте сжатым воздухом. Замените уплотнительные кольца и нанесите тонкий слой смазки на трещащиеся поверхности.
Собирайте распределитель в обратной последовательности разборки. При установке крышки №18 не используйте винты большей длины, чтобы избежать повреждения катушки электромагнита.
После сборки тщательно проверьте работу распределителя.
