В данной статье мы рассмотрим вопрос усиления подрамника и рамы для манипулятора KANGLIM KS 2056 SM с буровой установкой. Установка этого крана предполагается на вездеходе КАМАЗ-43118 с удлиненной базой, что обеспечивает наличие как манипулятора, так и ямобура в одном грузовике. Вес манипулятора KANGLIM KS–2056H составляет 3970 кг, а грузоподъемность установки - 7100 кг, в то время как аналогичная модель KANGLIM–1256G–II поднимает только 6600 кг. Это требует дополнительного усиления рамы и подрамника для предотвращения их деформации и повреждений.
Для усиления подрамника используется профильная труба 100х100, а рама дополнительно обкладывается плоской металлической пластиной толщиной 10 мм. Пластина должна быть на 2 см меньше суммы высот рамы и подрамника, с длиной 1.5 метра. Важно, чтобы пластина плотно прилегала к плоскости рамы, учитывая наличие крепежных элементов.

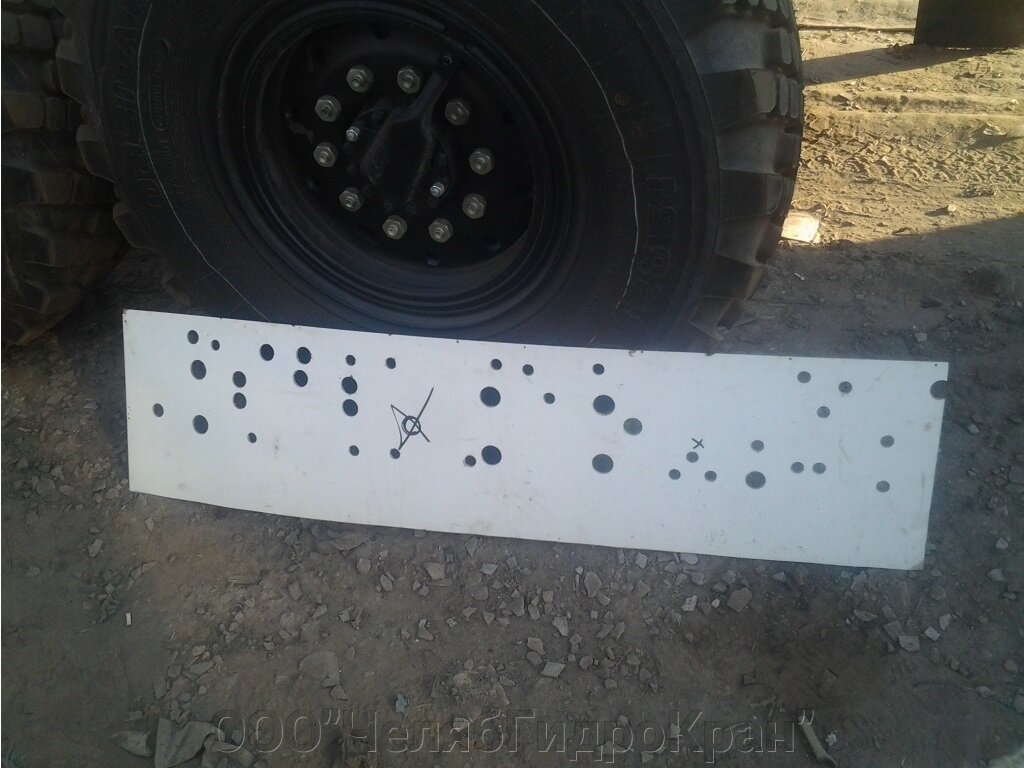

Для удобства создания отверстий в пластине, рекомендуется использовать трафарет из ДСП, который повторяет форму рамы. Такой подход облегчит процесс маркировки и сверления отверстий. После создания трафарета, отверстия просверливаются в металлической пластине диаметром около 40 мм, предназначенные для последующего соединения с подрамником при помощи сварки.

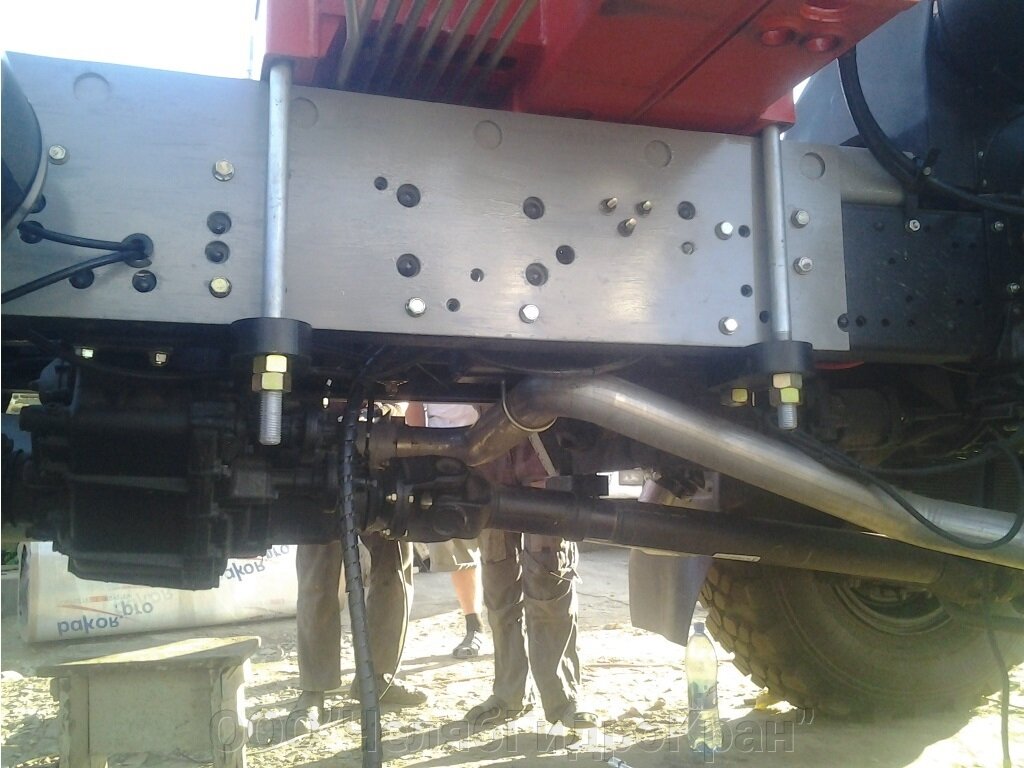

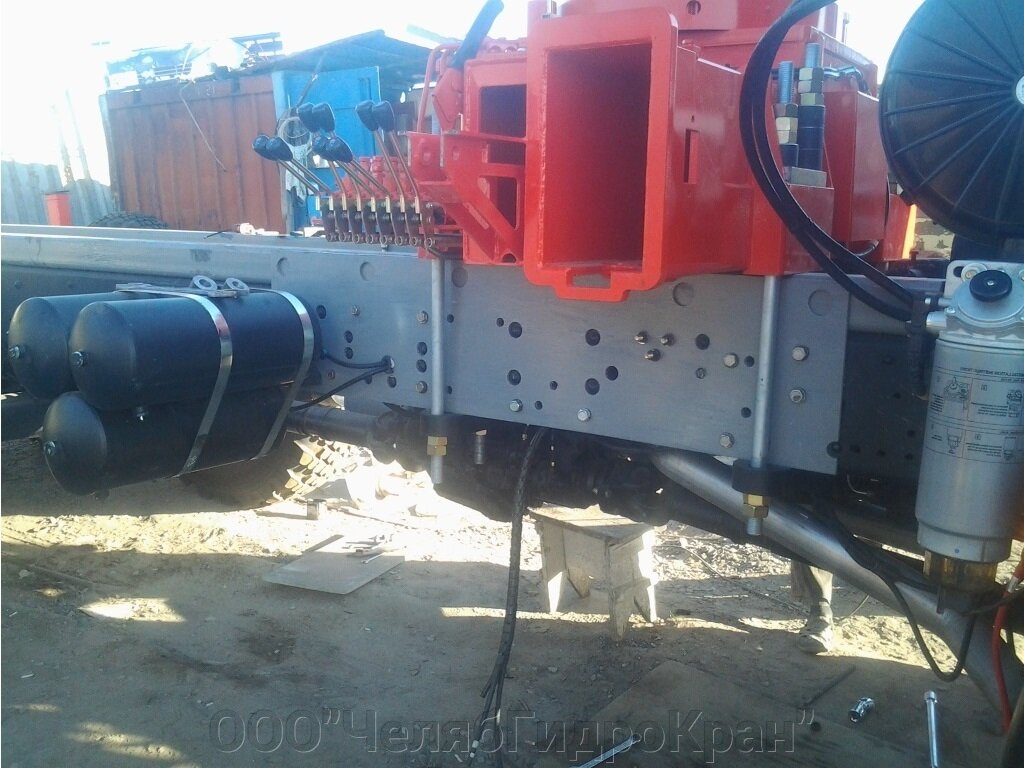

После изготовления пластин, они крепятся к раме болтами с гайками. Затем станина манипулятора устанавливается на подрамник, а пластина крепится сварным швом. Это обеспечивает надежное соединение, предотвращая деформацию и повреждение рамы под воздействием манипулятора.

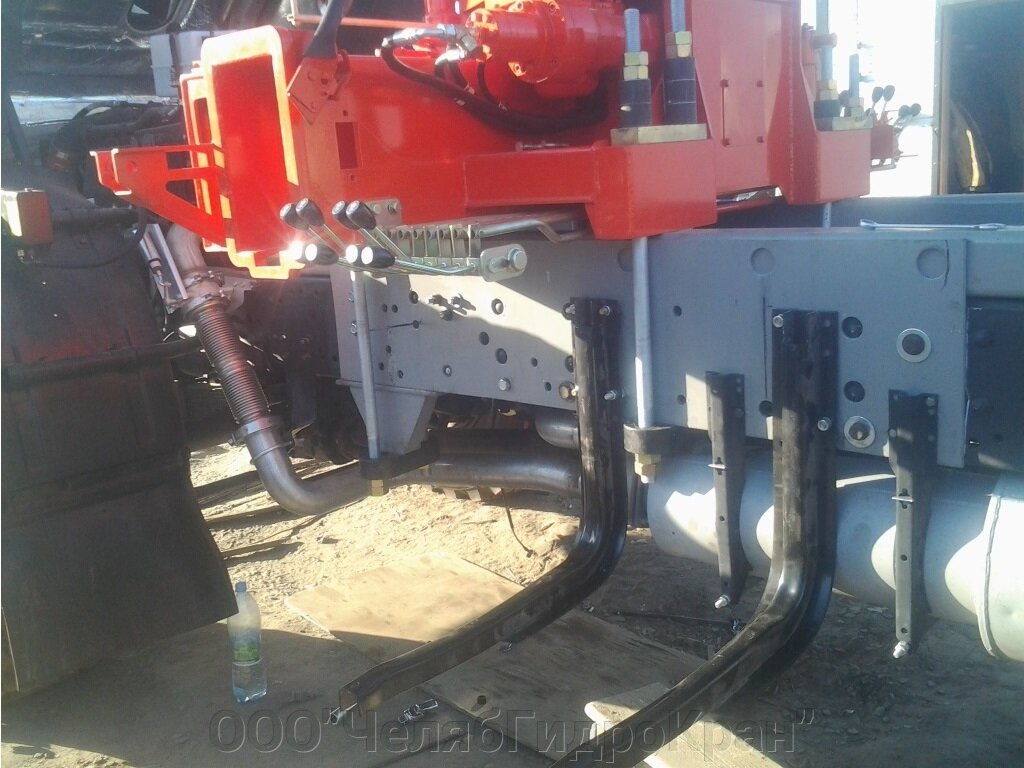

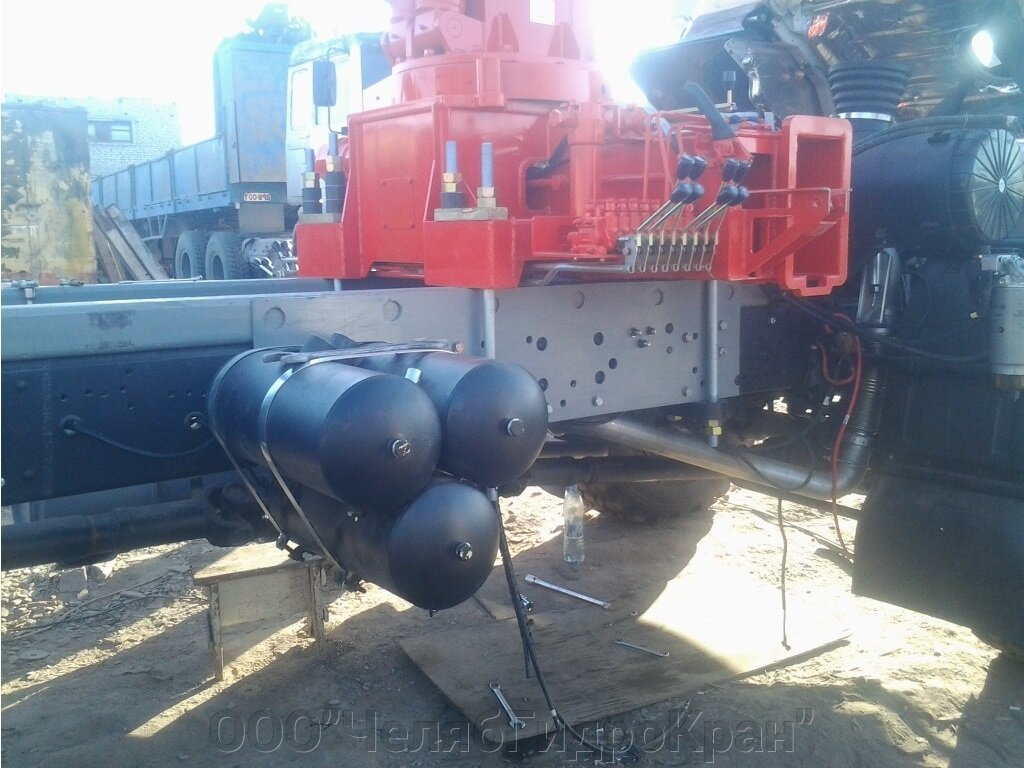

Для более эффективного и точного выполнения работ рекомендуется поручить изготовление пластин токарю. Это позволяет сэкономить время и силы, обеспечивая высокое качество изготовления. Отметим, что важно учесть специфику монтажа и предусмотреть специальные крепежные элементы для навесного оборудования, таких как топливный бак, ресиверы и аккумуляторный ящик.
Важно отметить, что при креплении манипулятора к раме был создан специальный кронштейн для установки коробки отбора мощности с насосом к КПП. Это позволяет эффективно использовать манипулятор с буровой установкой, предотвращая поломки коробки отбора мощности. Рекомендуется подбирать комбинацию коробки отбора мощности и насоса, соответствующую грузоподъемности и функциональным требованиям манипулятора.
